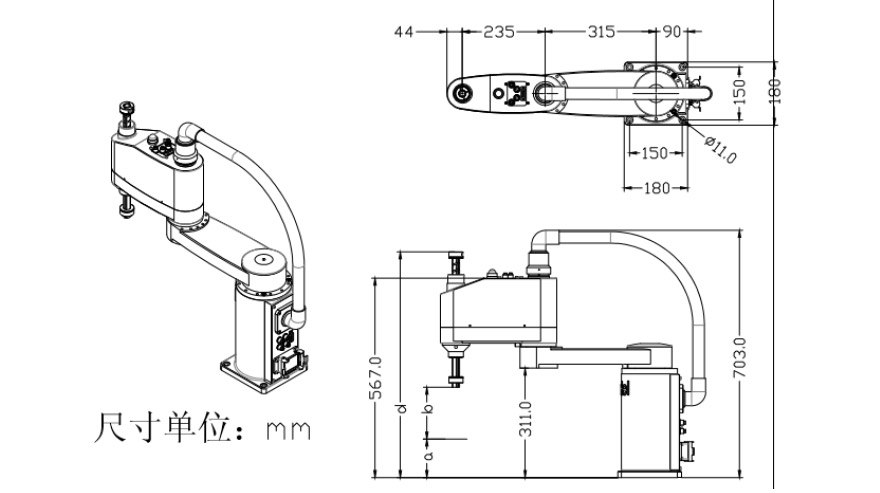

外形尺寸

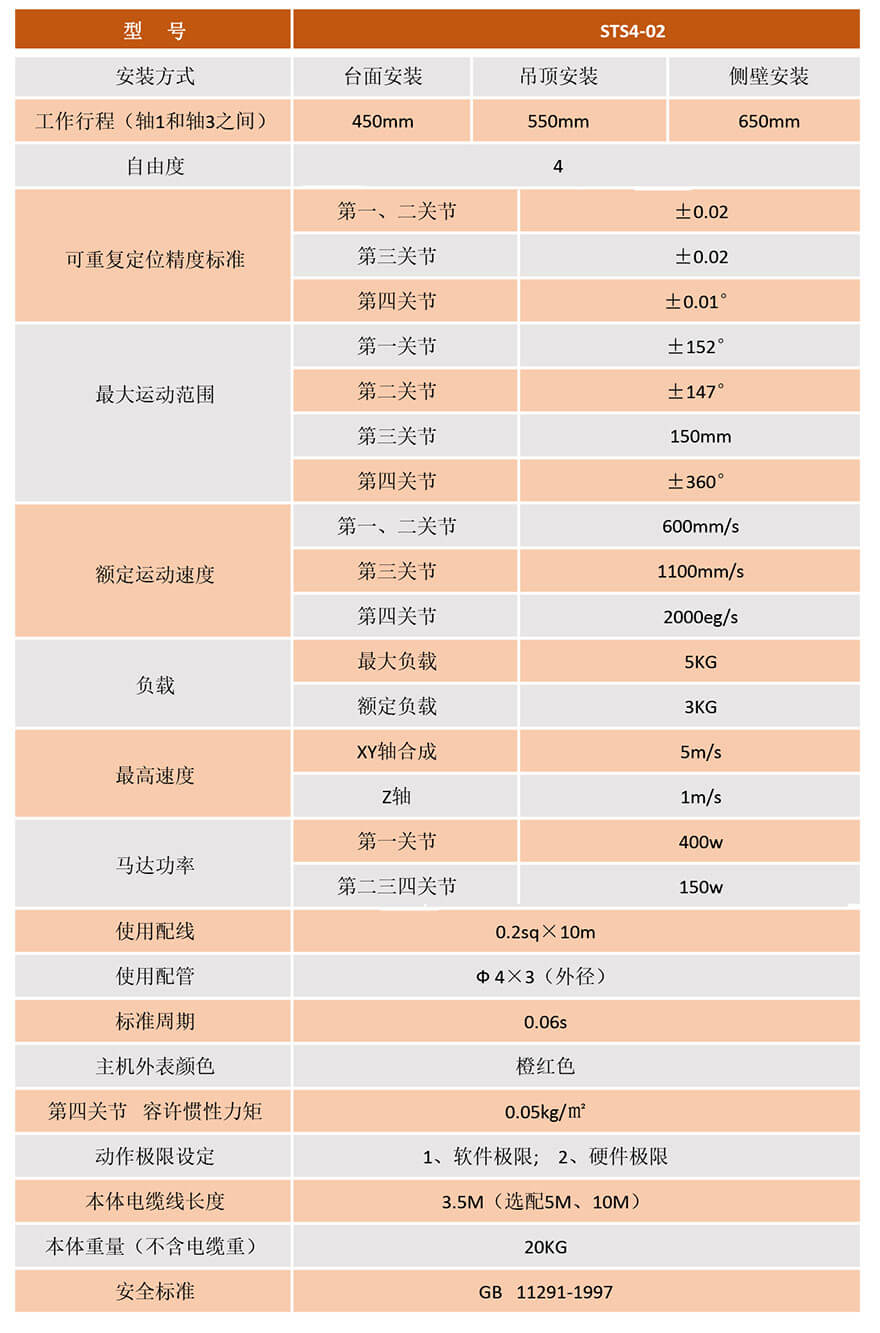

產品參數

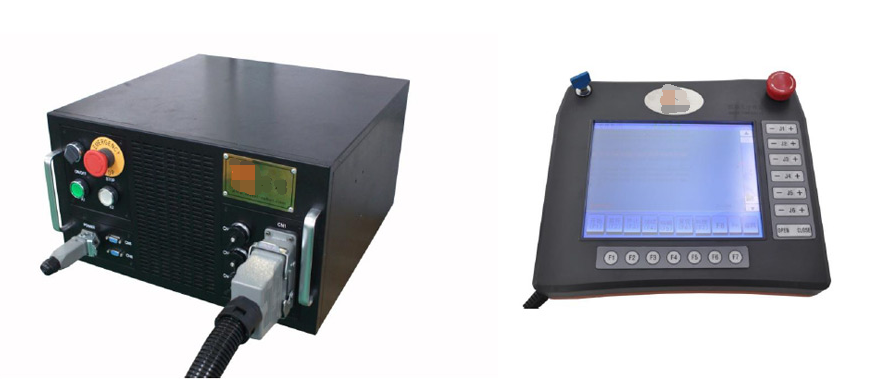

運動控製器

主要說明
歐力克斯工業機器人研發的運動控製器XT_CTRL CARD V04,是一款基於高性能ARM微處理器上,歐力克斯自主研發的一種通用型獨立式運動控製器,可控製1-6軸伺服電機或者步進電機,可以與多種類型電機和舊元件組成完整的控製係統。16路通用數字驅動輸出能力為24V/500MA,可接繼電器,電磁閥之類。運動控製器最高脈衝頻率2Mhz,具有點運動,空間直線與圓弧插補,梯形和S形曲線加減速控製等功能。
運動控製器具了講N簡的指令集,用戶直接在手編器上編寫控製器程序,修改控製器參數;本控製器還配有手編器示教功能,通過簡單的編程設定即可做出連續軌跡運動。
特性
32位ARM的Cortex一M3處理器
32路通III數字光禍輸入八6路通用數字驅動輸出
12路差分輸出
2路RS232通信
6軸任意空間直線與圓弧插補
豐富的指令集,可執行G代碼
程序存儲空64Mbit
應用範圍
工業機器人
電子產品自動化加工,裝配,測試
半導體,LCD自動加工,檢測,點膠機,焊錫
機器視覺及測量自動化
專用數控機機床
